100RV-SP(R)液下渣漿泵屬于立式渣漿泵，主要應用于冶金、礦山、化工、電力等行業，歡迎購買咨詢：0311-66699206

一、概述

SP(R)型液下渣漿泵為立式離心渣漿泵，適用于輸送磨蝕性或腐蝕性渣漿

SP(R)型液下渣漿泵一般浸入池內或坑內工作

SP與SPR型液下渣漿泵，結構相同

SP型過流部件及軸采用金屬材質，適用于輸送磨蝕性渣漿

SPR型過流部件和軸襯有耐磨、耐腐蝕的橡膠，適用于輸送磨蝕性和腐蝕性渣漿

SP(R)型液下渣漿泵廣泛應用于冶金、礦山、煤炭、電力、建材等部門

二、型號釋義

100RV-SP(R)

100指吐出口徑100mm

RV指軸承組件型式

SP液下泵

R襯膠

三、SP液下渣漿泵結構說明

SP(R)型液下渣漿泵的泵體、葉輪和護板均用耐磨材料制造，結構簡單，安裝方便。

泵體用螺栓固定在支架上，支架上端安放軸承體，軸承體靠泵端采用雙列圓錐滾子軸承，能承受泵的最大軸向負荷。

軸承體上安裝有電機座或電機支架，可以采用直聯傳動或三角帶傳動，而且可以方便的更換槽輪，以改變泵的轉速，滿足工況變化或渣漿泵磨損后的性能變化。

支架上帶有對開的安裝板，安裝板可以方便的架在鋼架基礎或混凝土基礎上；

渣漿泵應浸入池內工作，泵體吸入口帶有濾網，可防止大顆粒進入泵內。

SP和SPR型液下渣漿泵完全一樣，區別僅僅是浸入渣漿的零部件均襯有耐磨、耐腐蝕的橡膠，襯有橡膠的零件包括軸、泵體、葉輪、護板和濾網，浸入液下部分的聯結螺栓均帶有橡膠保護套，傳動部分零件和SP型渣漿泵完全一樣。

查看更多渣漿泵型號可產看本網產品中心

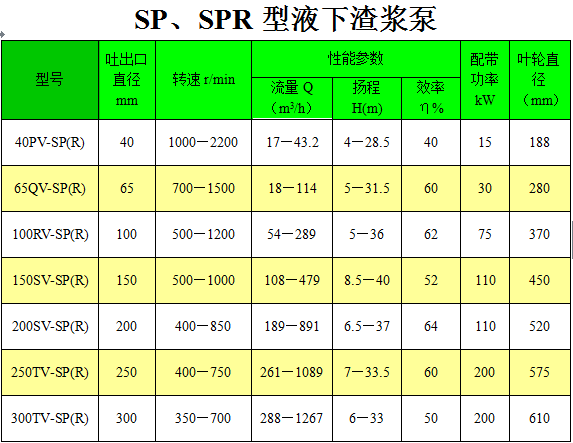

100RV-SP(R)液下渣漿泵性能參數表：

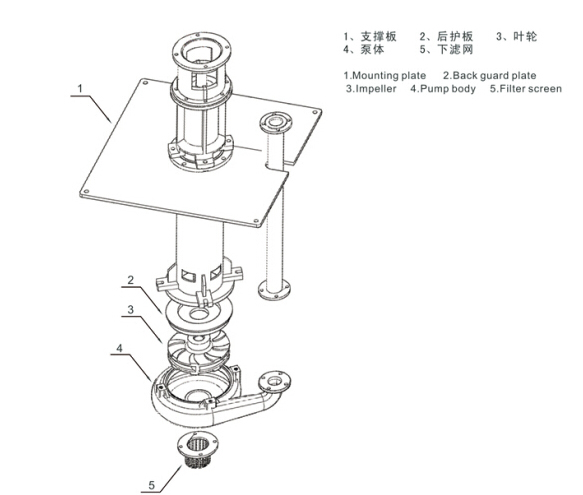

100RV-SP(R)液下渣漿泵結構示意圖：
