DT系列脫硫泵為軸向吸入、單級單吸、懸臂離心式結構。該系列泵在水利設計、結構設計以及過流部件所用材質上，綜合應用了國內外同類產品的優點并加以創新。

具有高效節能、抗磨耐腐、振動小、噪音低、運行可靠、使用壽命長、維修方便等特點，泵的綜合性能居國內領先水平。廣泛應用于火力發電、煉鋁和煉油等行業的脫硫系統中輸送石灰石或石膏漿液。

允許輸送的最大漿體重量濃度Ｃｗ為６０％，漿液氯離子含量最高可達６００００ｐｐｍ，漿液的ＰＨ值允許在4-13之間，漿液溫度≤６５°Ｃ。

1.DT脫硫泵總述

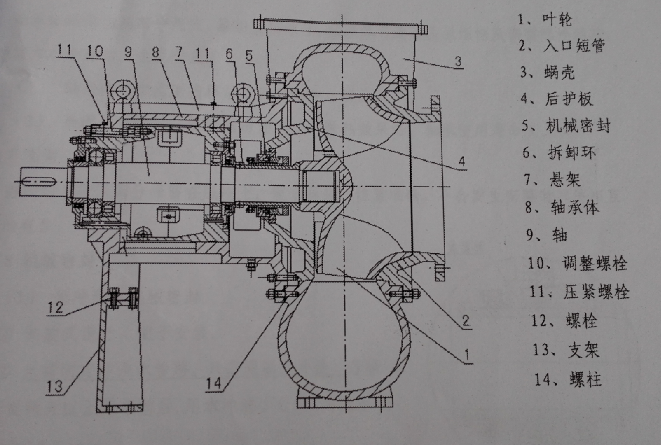

DT系列大型脫硫循環泵的泵殼（蝸殼）為單層殼體結構，葉輪與軸采用螺紋連結，軸封采用機械密封。懸架部分采用稀油潤滑型式。過流部分葉輪、蝸殼、后護板、入口短管采用我廠自行研制的抗磨耐腐高絡合金材料制造。結構圖如下：

2.DT脫硫泵葉輪

（1）前蓋板背葉片的設計，可防止大的顆粒進入到葉輪與入口短管間的間隙中。
（2）后蓋板背葉片的設計，可減小軸向力，阻擋大顆粒進入機械密封的腔體。
（3）葉輪上排氣孔的設計，可以使機械密封的腔體內介質形成流動，帶走氣體，防止機械密封干摩擦。

3.DT脫硫泵蝸殼

蝸殼壁厚能夠承受足夠的壓力和磨損。

4.DT脫硫泵后護板

（1）后護板通過螺栓固定在懸架上，便于拆裝。
（2）裝單端面機械密封的后護板設計成錐形口，便于漿液及時從機械密封室中排出，防止泵停止后長時間不用，漿液附著在機械密封上損壞機械密封。

5.DT脫硫泵入口短管

由于其具有很強的抗磨損能力，保證了流道長時間的平滑和完整。由此也幫助延長了葉輪的使用壽命。

6.DT脫硫泵軸承體組件

軸承體姐件有兩部分組成，懸架及軸承體。軸承體可通過壓緊螺栓及調整螺栓調節，在懸架內水平移動。主要優點：
（1）軸承體可在懸架內移動，調整間隙方便。
（2）合理油室設計，降低潤滑油用量，散熱效果好，軸承使用壽命長。

7.DT脫硫泵支架

拆卸時，較低部分保留在底座上。便于拆卸，位置準確。不會發生安裝時部件相互卡住的現象。

8.DT脫硫泵機械密封

（1）無沖洗水機械密封
（2）有沖洗水機械密封
